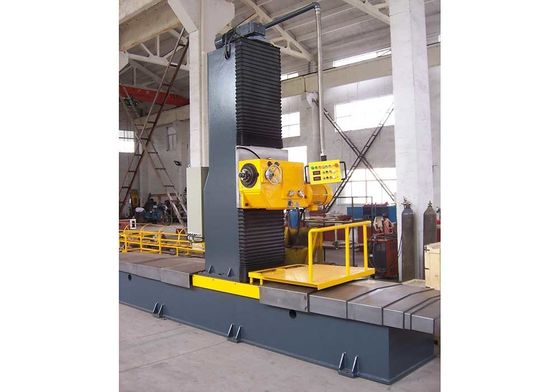

Pudełko H Struktura wiązki Maszyna fresowa końcowa składająca się ze stacji fresowej

Parametry techniczne:

Moc silnika młynówki: P=7,5 kW HD750

Horyzontalna prędkość frezowania: 100-800 mm/min VFD z inwerterem

Prędkość biegu bezczynnościowego na przesuwach poziomych: 1200 mm/min

Prędkość pionowa głowicy fresowej: 100-800 mm/min VFD z inwerterem

Siła silnika z poziomym zasilaczem: 1,5 kW

Moc silnika pionowego: 2,2 kW

Prędkość węgla głowicy frezowej: 75-420 obr./min, w sześciu etapach, regulowana przez zewnętrzne koło ręczne. (Uwaga: jest to zaktualizowany model, aby uniknąć otwierania skrzynki biegów i zmiany biegów wewnątrz, aby zmienić prędkość)

Zakres głowicy frezowej: 0-45dgr

Rozmiar siedzenia fresownika: Φ125-250 mm

Uderzenie węzła frezowego: L=100 mm

Średnica węgla frezowego: Φ128,57 mm

NT50

Temperatura otoczenia: 10 oC ~ 40 oC

wilgotność względna: maksymalna średnia miesięczna wilgotności względnej wynosi 90%

Moc elektryczna:Wykłady napięcia (poniżej częstotliwości znamionowej) ≤±10%

Zmiany częstotliwości (poniżej napięcia znamionowego) ≤ ± 2%

Wydajność:

Maszyna składa się z głowicy frezowej, kolumny, nadwozia maszyny, mechanicznego układu zasilającego, układu sterującego, jednostki zabezpieczającej szyny, ostrza frezowej itp.;

Zarówno szyby poziome, jak i pionowe są precyzyjnego typu, o dużej pojemności ładunkowej, niewielkim wolnym przedziale i dobrej dokładności;

Głowa fresowa może poruszać się wzdłuż wrotnika w ciągu 100 mm;

Maszyna jest wyposażona w pedant sterujący, łatwy w obsłudze i ustawieniu ostrza;

Pionowa szyba jest chroniona przed pyłem i złomem dzięki zaprojektowanej osłonie ochronnej;

W przypadku urządzenia zabezpieczającego szyny poziomej, jest to styl kaskadowy, z zaletą dobrej uszczelnienia, braku rozpraszania i długiej żywotności.poprzez które można zobaczyć stan smarowania i czystości szyny;

Wykorzystuje się w tym celu następujące czynniki:

Głowa fresowa jest produkowana przez profesjonalnego producenta, posiada rozsądną strukturę, niezawodną wydajność, szeroki zakres prędkości, dobrą sztywność, niski poziom hałasu, wysoką wydajność i łatwą obsługę.Obroty głowicy frezowej mogą być regulowane ręcznie na podstawie średnicy siedzenia ostrza frezowego;

Głowa fresowa może być integralnie obracana w zakresie 0 ~ 45o w pionowych przesuwach, dla ułatwienia wygięcia.

Na poziomych przesuwach znajduje się ręczna pompa smarowa, zapewniająca dobre smarowanie szyny;

Ławka jest wykonana ze stali stopowej z węglem;

Zakres dostaw:

Kolumna obejmująca: głowicę frezową (7,5 kW), pionowe przesuwki, ciało kolumny, mechanizm przesyłowy podnoszący, osłonę ochronną;

Wymagania w odniesieniu do urządzeń, które nie są objęte niniejszym regulaminem, mogą być określone w załączniku I do niniejszego rozporządzenia.

System sterowania obejmujący: deskę sterującą, pedant sterujący, falownik AC

Narzędzia do montażu ostrza frezowego, w tym: pręt ciągnący, mandrill, 160 standardowe siedzenie ostrza frezowego, narzędzie montażowe itp.;

Podręcznik obsługi (w tym rysunek fundamentów, schemat elektryczny, schemat hydrauliczny)

Użytkownik wziął udział:

a. podstawy (sprzedający dostarcza rysunki).

b. śruby (L) i śruby rozszerzające.
