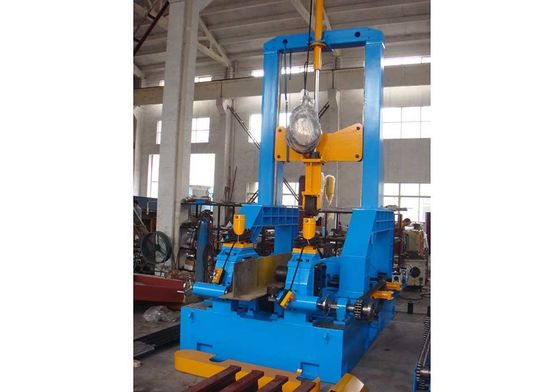

PHJ Integrated H beam Welding Machine to wysoce wydajny sprzęt do produkcji wiązki H. Montowanie, podwodne spawanie łukowe i wyprostowanie można zakończyć na jednej maszynie.Przetwarza wiązkę w pozycji I i nadaje się do lekkiej wiązki H o rozmiarze filetu mniejszym niż 8 mm.

Model ma opcje lekkiego i ciężkiego użytku.

Model: PHJ-15

- grubość płaszcza T:6-25 mm

- Szerokość płaszcza B:200-800 mm

- grubość sieci A:4-40 mm

- Wysokość sieci H:200-1500 mm

- Długość wiązki L:4000-15000 mm

- Sposób spawania: płaskie SAW (jednorazowy przewód)

- Maksymalna wysokość filetu: 8 mm

- Przekaźnik wejściowy: w sumie 12m, trzy części, jedna z nich jest kierowcą

- transportnik wyjściowy: łącznie 12 m, z czego dwa są podniesione

- Główny silnik: 7,5 kW

- Prędkość pracy: 0,2-2 m/min

- Silnik przenośnikowy: 0,75 kWx2

- Moc spawania: Lincoln PP-1000

- recykler strumieniowy: ZH-100 ((3kWx2)

- Silnik układu hydraulicznego: 5,5 kW

- Narysowane ciśnienie robocze: 6-8Mpa

- Maksymalne ciśnienie układu: 10Mpa

Część montażowa:

Istnieją cztery zestawy urządzeń do koncentracji i lokalizacji, zsynchronizowane, regulowane ręcznym kołem, skoncentrowane śrubą ołowiową i przymocowane cylindrem hydraulicznym.

Początkowa ręka koncentrująca znajduje się na końcu przenośnika wejściowego.

Na końcu przenośnika wyjściowego znajduje się jeden zestaw ręcznego urządzenia centralnego do brzytówki, aby ustabilizować środek poprzez jego regulację.

Po stronie wejścia znajduje się blok wyrównania, aby wyrównanie sieci i brzytki.

- Część spawalniająca:

Jeden zestaw pochodni spawalniczych po obu stronach do jednoczesnego spawania wiązki I na płaskim filecie.

Siła spawania to CHENGDU HUAYUAN MZ-1000 z automatycznym zasilaczem drutu.

Dwa zestawy automatycznego systemu recyklingu strumienia.

Prędkość spawania jest zmienna w zależności od falownika.

- Część wyprostowania:

Wiązka H będzie miała deformację po spawaniu.

Górna rolka może zapewnić odpowiednie ciśnienie przez cylinder hydrauliczny w zależności od grubości i deformacji kołnierza.

Wszystkie rolki są wykonane z metalu stopowego i obróbki cieplnej w celu uniknięcia wad, aby zapewnić stabilność i długą żywotność.

Prędkość wyprostowania jest taka sama jak prędkość montażu, napędzana przez jeden silnik i skrzynkę biegów, sterowaną przez falownik.

Jest hydrauliczny przenośnik podwyższony, który może podnosić się w zależności od deformacji, aby wspierać wiązkę kończącą montaż, spawanie i prostowanie.

Proces jest kontrolowany przez MITSUBISHI PLC. Silnik napędzany jest kontrolowany przez falownik prądu przemiennego.

Część wyprostowująca pracuje nad zmniejszeniem deformacji podczas spawania w przekroju poprzecznym.

Model o lekkim pojemności

Model	PHJ15	PHJ18	PHJ20
Gęstość płaszcza	6-25 mm	6-25 mm	6-25 mm
Szerokość płaszcza	200-800 mm	200-800 mm	200-800 mm
Gęstość sieci	5-20 mm	5-20 mm	5-20 mm
Wysokość sieci	200-1500 mm	200-1800 mm	200-2000 mm
Długość belki	4000-15000 mm	4000-15000 mm	4000-15000 mm

Model ciężkoodporny

Model	PHJ15-HD	PHJ18-HD	PHJ20
Gęstość płaszcza	6-40 mm	6-40 mm	6-40 mm
Szerokość płaszcza	200-1000 mm	200-1000 mm	200-1000 mm
Gęstość sieci	5-28 mm	5-28 mm	5-28 mm
Wysokość sieci	200-1500 mm	200-1800 mm	200-2000 mm
Długość belki	4000-15000 mm	4000-15000 mm	4000-15000 mm
