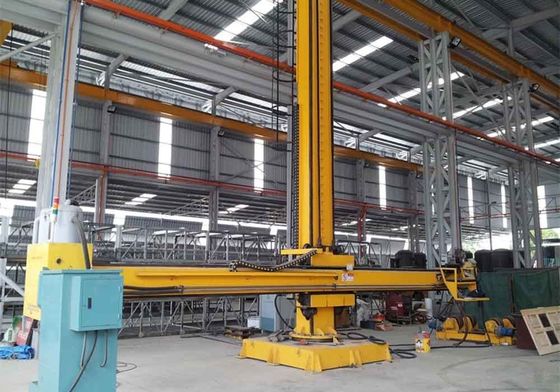

Automatyczny manipulator spawania kolumnami HC6060 z głowicą SAW

Manipulator spawania jest automatycznym sprzętem spawania i jest szeroko stosowany.obracanie kolumny i przejazd wózka na torach. Koniec wyciągu może być wyposażony w głowicę SAW do spawania na zbiornikach poprzez współpracę z rotacjami lub pozycjonatorami. Ponieważ spawanie jest automatyczne, można zaoszczędzić czas i koszty pracy.Więc maszyna jest szeroko stosowana w takich gałęziach przemysłu jak wieża wiatrowa, kotłowiec, chemikalia, stocznia żeglugowe, samochody, konstrukcje metalowe itp.

Maszyna ta składa się głównie z części kolumny, części płyty przewodniczej, części wyciągu, części redukcji podnoszenia, równoważnika masy i silnikowanej deski przesuwnej, platformy obsługi i systemu zamykania ręcznego.

Kolumna, wyciąg, blok przewodnika są spawane i wypuszczane siły.

Po spawaniu kolumna i wyciąg są poddawane obróbce cieplnej i precyzyjnie obrobiane.

Koła przewodzące górne/dolne i lewe/prawe mają strukturę osi ekscentrycznej, poprzez ich regulację można regulować lukę w szynach przewodzących w celu zrekompensowania zużycia szyny.

Wszystkie wały, oś włączając śruby wału są wykonywane termicznie, zębaty i części ruchowe są twardnie na powierzchni.

Wzniesienie boomu odbywa się za pomocą silnika z hamulcem, reduktorem koła roboczego, łańcuchem i kołem łańcuchowym.

Przesunięcie wzrostu jest napędzane przez silnik poprzez reduktor koła robaka napędzanego biegówką i regałem.

W przedniej części wyciągu znajduje się urządzenie regulacyjne. Broń może poruszać się w górę i w dół, w lewo i w prawo.

Kolumna i piwnica są połączone łożyskiem, kolumna może obracać się o +/- 180 stopni ręcznie i zamykać w dowolnej pozycji ręcznie.

Wykorzystuje się materiał 16Mn, który jest wytrzymały, a na kołach są otwory do ładowania tłuszczu, które są wygodne do konserwacji.

Na drabinie jest zabezpieczenie, a na częściach transmisji zabezpieczenie.

System sterowania elektrycznego składa się z szafki, zdalnego panelu.
